裂解爐（特別是用于廢塑料、廢輪胎熱裂解的）反應釜內的導料螺旋和出料斗是整個連續化、自動化裂解系統中的關鍵部件，它們共同負責將反應完成的固態殘渣（炭黑/炭渣）安全、穩定、密封地排出高溫反應釜。

下面我將分別詳細闡述這兩個部件，并說明它們?nèi)绾螀f(xié)同工作。

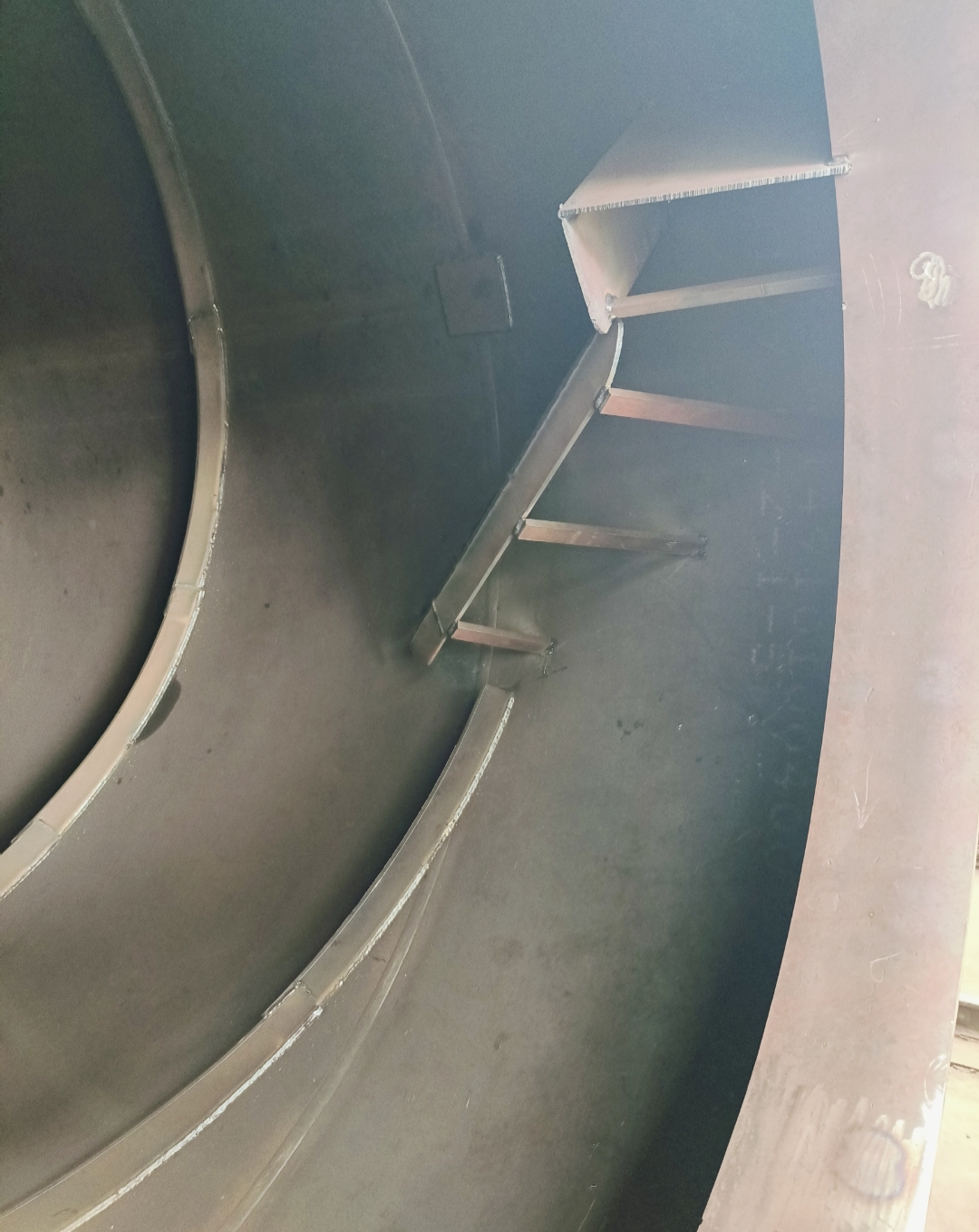

一、 導料螺旋（也稱為“出料螺旋”、“推料螺旋”或“螺桿輸送機”）

這是位于反應釜底部，負責將物料從反應區輸送到出料口的核心動力部件。

1. 主要功能：

· 連續出料： 實現裂解過程的連續化，無需停機排渣，大大提高生產效率。

· 控制出料速率： 通過調節螺旋的轉速，可以精確控制殘渣的排出速度，從而間接影響物料在反應釜內的停留時間，優化裂解反應。

· 密封作用： 螺旋葉片與筒體之間形成多個連續的密閉腔室，能有效阻止外部空氣（氧氣）倒灌進入反應釜，也防止內部的可燃裂解氣外泄，對安全生產至關重要。

· 初步冷卻： 在較長的螺旋輸送過程中，高溫殘渣（通常為400-600°C）通過與螺旋筒體和外部環境的換熱，溫度得以部分降低，便于后續處理。

2. 關鍵設計要點與挑戰：

· 耐高溫與耐磨性： 材料必須能長期承受高溫（前端高溫區可達500°C以上）和炭渣的劇烈磨損。通常采用耐熱不銹鋼（如310S、309S）或更高端的耐熱耐磨合金鋼，并可能進行表面硬化處理（如堆焊耐磨層）。

· 抗結焦與自清潔： 殘渣中可能含有未完全裂解的粘性物質，易在螺旋葉片上結焦、累積，導致堵塞。設計上需要考慮葉片與筒體間的間隙、葉片的形狀（有的采用帶狀或變螺距設計）以及可能的刮刀裝置。

· 熱膨脹補償： 長尺寸的螺旋軸在高溫下會顯著伸長，必須在驅動端或支撐端設計膨脹節或浮動支撐，防止軸被卡死或變形。

· 驅動與密封： 驅動電機需配備耐用的減速機，并能實現無級調速。驅動軸穿過筒體的部分必須有可靠的軸封（常采用填料密封或機械密封），這是防止氣體泄漏的另一個關鍵點。

二、 出料斗（也稱為“集料斗”、“緩存斗”或“過渡料倉”）

這是連接在導料螺旋出口下方，用于接收、暫存和進一步處理排出的熱殘渣的過渡容器。

1. 主要功能：

· 緩存與緩沖： 接收間歇性或連續排出的殘渣，平衡前后工序的處理能力，使系統運行更平穩。

· 密封與隔離： 作為反應釜與后續處理設備（如冷卻螺旋、打包機）之間的重要密封屏障。它通常配備雙閥門或特殊密封裝置，確保在排料時也能有效隔離空氣。

· 冷卻與排放： 在此環節，殘渣通常會被進一步冷卻（例如通過水冷夾套），然后被安全地排放到下游設備或容器中。

· 氣體收集： 部分設計中，出料斗會連接一個小的排氣管道，將殘渣中攜帶的少量殘余裂解氣收集并引回主氣路系統，避免無組織排放。

2. 關鍵設計要點與挑戰：

· 耐磨與防堵： 內壁需襯有耐磨鋼板或陶瓷襯板，斗體角度設計要大于物料休止角，確保殘渣能順利滑落，不堆積搭橋。

· 雙重密封閥系統（關鍵?。?這是連續裂解爐出料系統的標準配置。

  · 工作原理： 由上閘閥和下閘閥（或旋轉閥）組成，中間是緩存腔。

  · 循環步驟：

    1. 關閉下閥，打開上閥： 熱殘渣從螺旋落入緩存腔。

    2. 關閉上閥： 緩存腔與反應釜隔離，形成一個密封小倉。

    3. 打開下閥： 殘渣從緩存腔排出至下游。

    4. 關閉下閥： 為下一個循環做準備。

  · 優點： 在整個排料過程中，始終有一道閥門處于關閉狀態，完美解決了連續出料與系統密封之間的矛盾。

· 冷卻結構： 為保護下游設備和便于人工處理，出料斗常設計成水冷夾套式。

· 觀察與檢修口： 設有視鏡或快開手孔，便于觀察物料情況和進行檢修清理。

三、 系統協同工作流程

1. 反應完成： 物料在反應釜內裂解，產生的油氣從頂部排出，固態殘渣沉降到底部。

2. 螺旋輸送： 導料螺旋緩慢旋轉，將高溫殘渣推向出口，同時起到密封和初步冷卻作用。

3. 密封排出：

   · 殘渣首先被推入出料斗的上部緩存腔（此時下閘閥關閉，上閘閥打開）。

   · 緩存腔充滿或達到設定量后，上閘閥關閉，將其與反應釜高壓、富氣環境隔離。

4. 冷卻與卸料：

   · 緩存腔內的殘渣通過夾套冷卻。

   · 下閘閥打開，殘渣排出到下游的輸送帶、冷卻螺旋或收集車中。

   · 排空后，下閘閥關閉。

5. 循環準備： 上閘閥再次打開，接收新一輪的殘渣，開始下一個工作循環。

總結

導料螺旋和出料斗（特別是其雙閥系統） 是裂解爐實現安全、連續、密封排渣的“黃金搭檔”。

· 導料螺旋是主動輸送與一級密封的核心。

· 出料斗是緩存、二級密封與安全隔離的關鍵。

它們的設計和制造質量直接影響到裂解生產線的：

· 連續性（是否需頻繁停機清堵）

· 安全性（是否漏氣、進氧，有爆炸風險）

· 環保性（是否有煙氣逸散）

· 能耗與效率（熱量的有效利用與出料穩定性）

因此，在選擇或評估裂解設備時，這兩個部件的材料、工藝和控制邏輯是需要重點考察的環節。
